Kit de concentrador de entrada de 11 canales serie MR Builder

Este El kit MR Builder Series se ensambló para el cliente que está listo para profundizar en el cableado pero quiere todos los componentes que utiliza nuestro taller, todo en un solo lugar fácil de ordenar. Este kit gira en torno a nuestro Concentrador de entrada MR de 11 canales , que elimina la necesidad de empalmes interminables y horas de dolores de cabeza para el típico aficionado al bricolaje. Cablear el expansor de concentrador de 11 canales es tan simple como proporcionar un suministro de 5 V, un suministro de 12 V y una señal de tierra. Cada kit viene con cables y terminales para conectar su ECU, así como la opción de un carrete de 100' de cable de 3 conductores encamisado o un paquete de cableado de especificaciones militares. Para aquellos que desean la instalación más sencilla, les encantará nuestro paquete de 3 conductores. Para aquellos a quienes les gusta la capacidad adicional y el tamaño más pequeño del cable Mil-spec, combinado con un color de cable único para cada sensor (¡hace que la instalación, el mantenimiento y la resolución de problemas sean muy sencillos!), recomendamos nuestro paquete Mil-spec. Una vez que haya tomado su decisión, todo lo que queda por hacer es conectar las entradas de su ECU y pasar el cable a los sensores deseados. Asegúrate de mirar nuestro Serie de instalador MR versión, si buscas hacer tu trabajo de cableado aún más fácil.

No olvides consultar nuestro sección del conector y complete los conectores que necesitará para terminar su proyecto.

ESPECIFICACIONES Y MONTAJE:

-Estilo de cuerpo: Universal sin terminar

REFLEJOS:

-Ligero

-Aplicación universal

-Empalme a tierra con sensor incorporado (preempalmado para 11 salidas)

-Empalme de alimentación de sensor de 5v incorporado (preempalmado para hasta 10 salidas)

-Empalme de alimentación de sensor de 12v incorporado (preempalmado para hasta 2 salidas)

CONTENIDO DEL PAQUETE DE CABLES ENVESTIMADOS DE 3 CONDUCTORES:

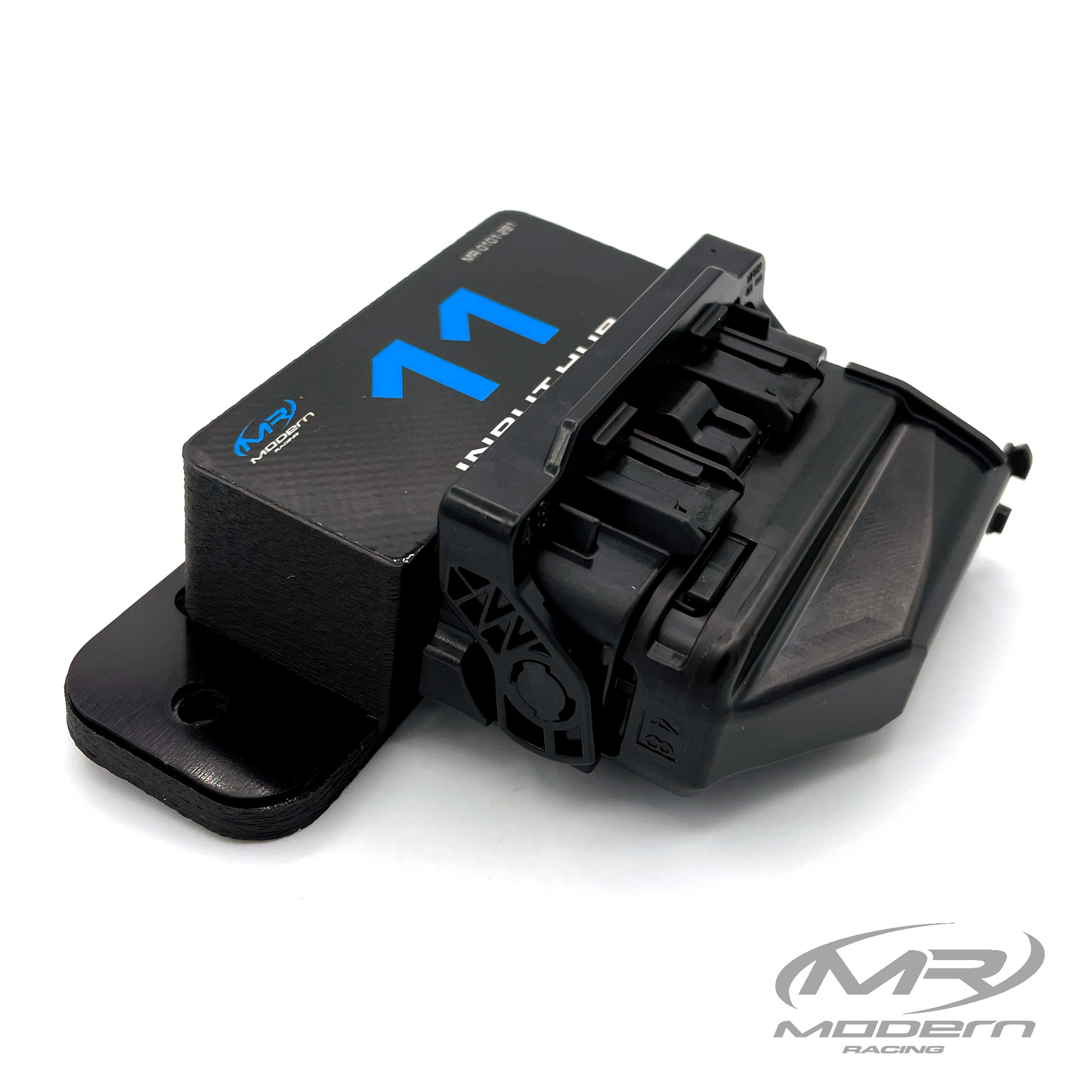

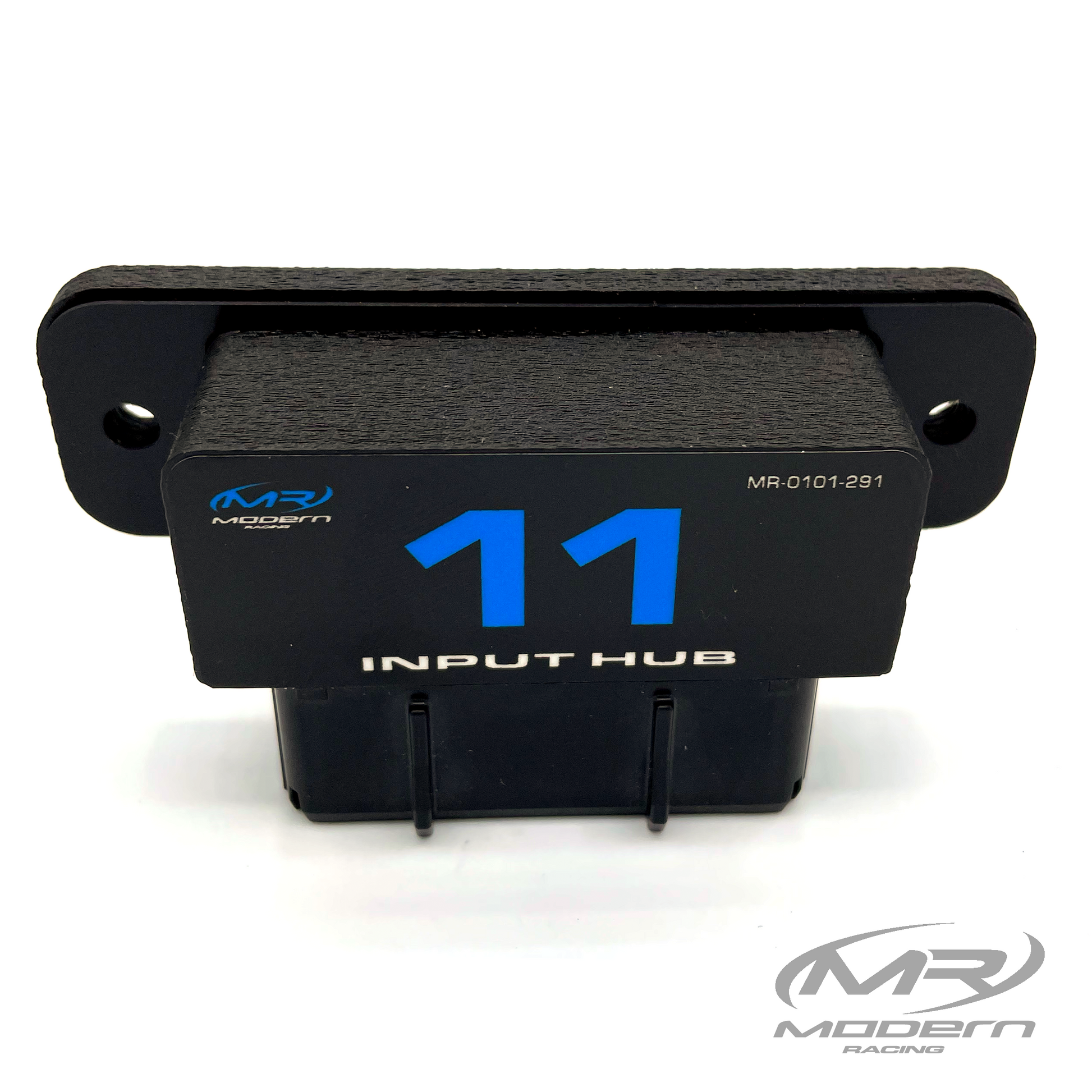

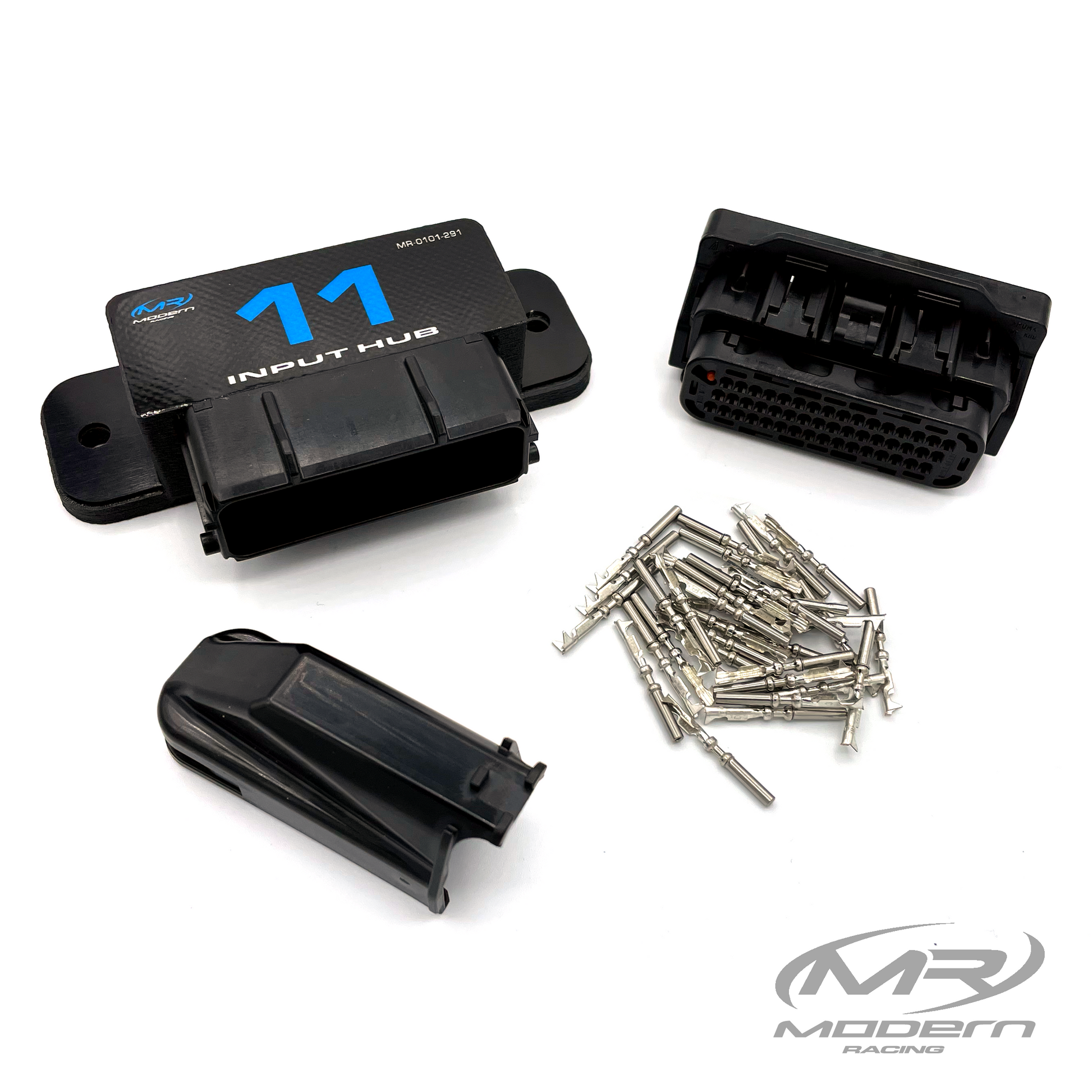

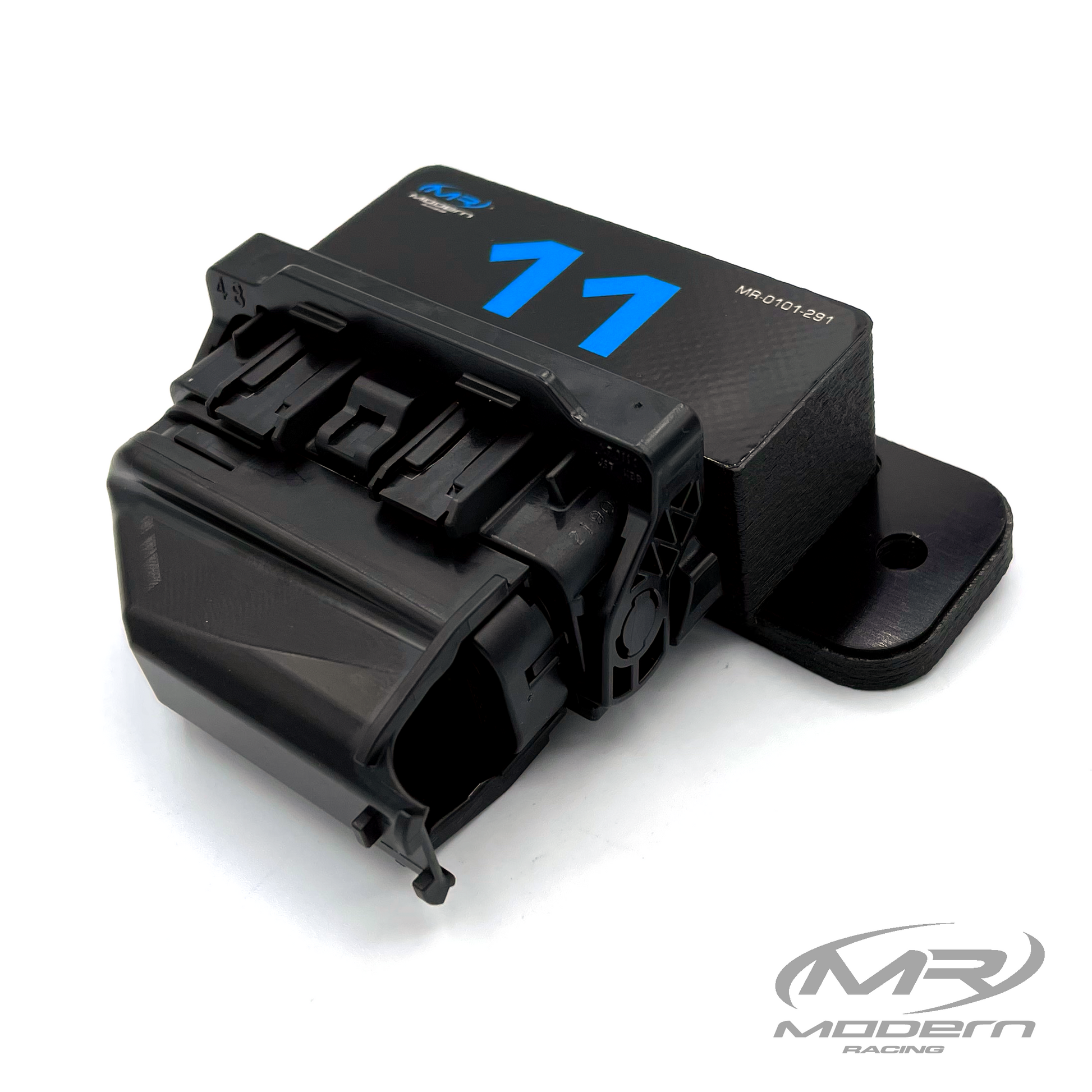

-(1x) Concentrador de entrada

-(1x) Conector de acoplamiento con terminales

-(1x) 90* Carcasa trasera con cubierta antideslizante

-(1x) Kit de hardware de montaje

-(14x) Cables Mil-spec de 18" 22AWG para entradas de ECU ( colores individuales )

-(14X) Terminales para entradas de ECU de marcas comunes (Holley, FuelTech, etc.)

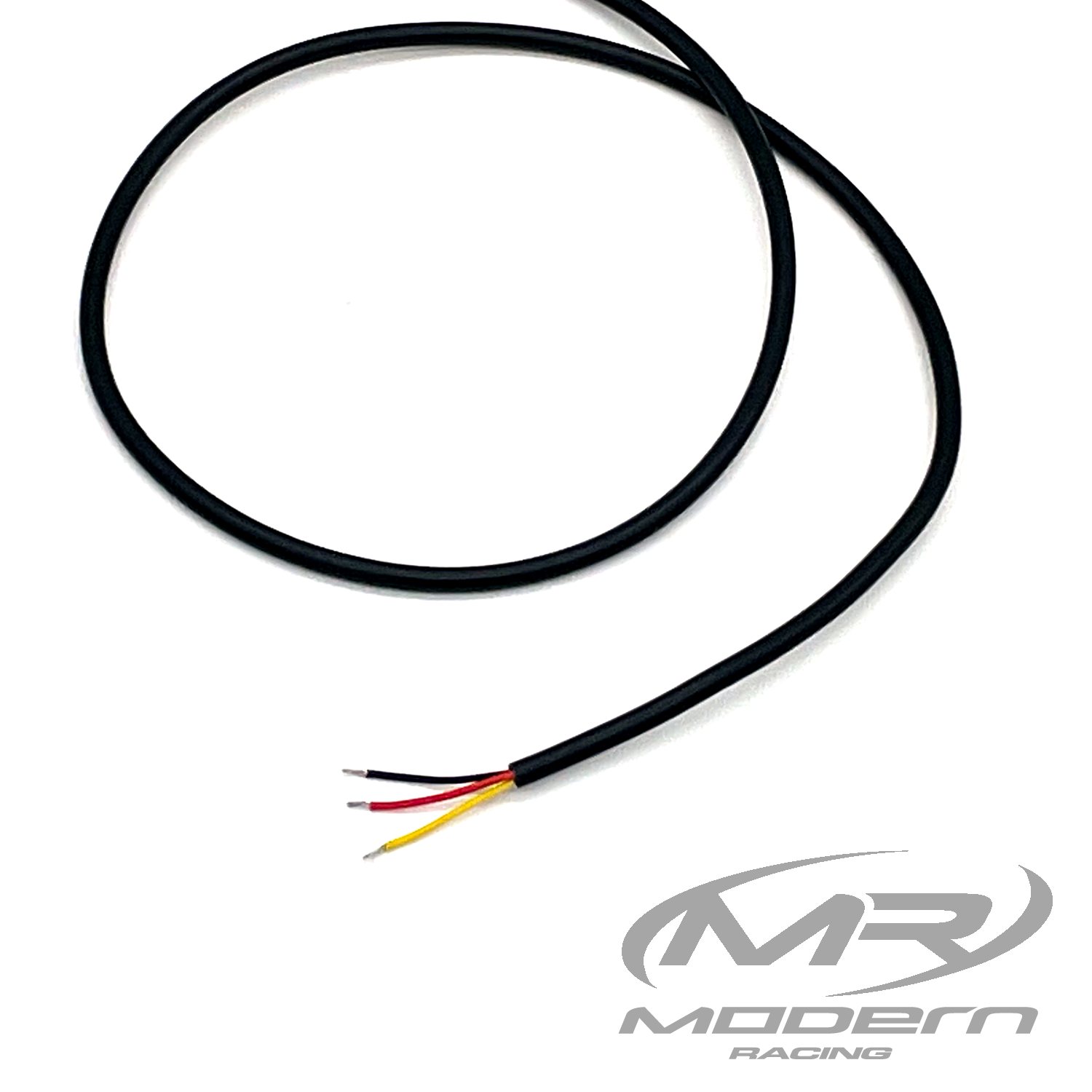

-(1x) carrete de 100' de cable de 3 conductores encamisado 22AWG para entradas de sensores

-(1x) Barra de 18" de tubo termorretráctil DR-25 de 1/4"

-(2x) Barra de 1' de línea de pegamento suave de 1/4"

-(1x) Barra de 1' de línea de pegamento suave de 5/16"

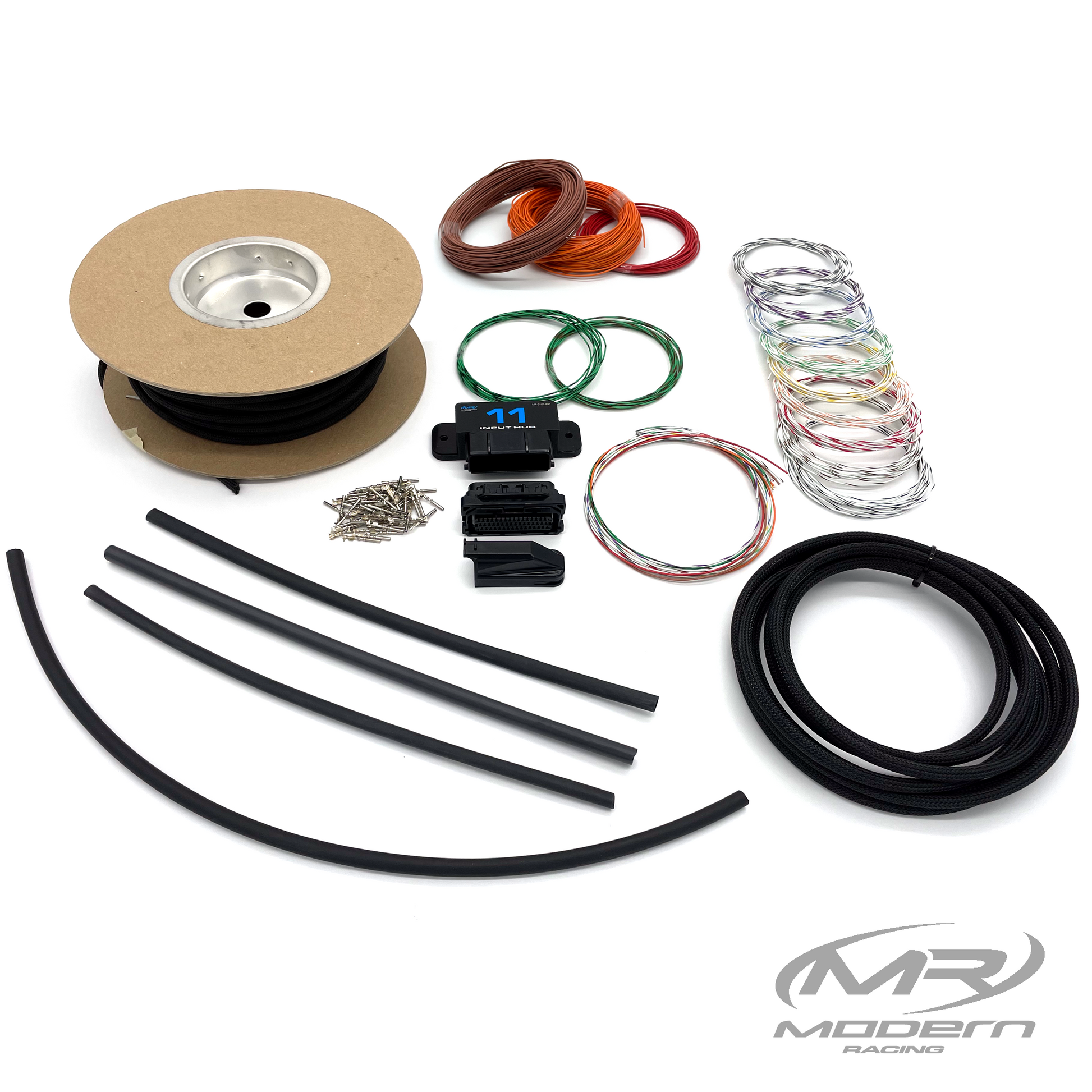

CONTENIDO DEL PAQUETE DE CABLES MIL-SPEC:

-(1x) Concentrador de entrada

-(1x) Conector de acoplamiento con pines

-(1x) 90* Carcasa trasera con cubierta antideslizante

-(1x) Kit de hardware de montaje

-(14x) Cables Mil-Spec de 18" 22AWG para entradas de ECU (colores individuales)

-(14X) Terminales para entradas de ECU de marcas comunes (Holley, FuelTech, etc.)

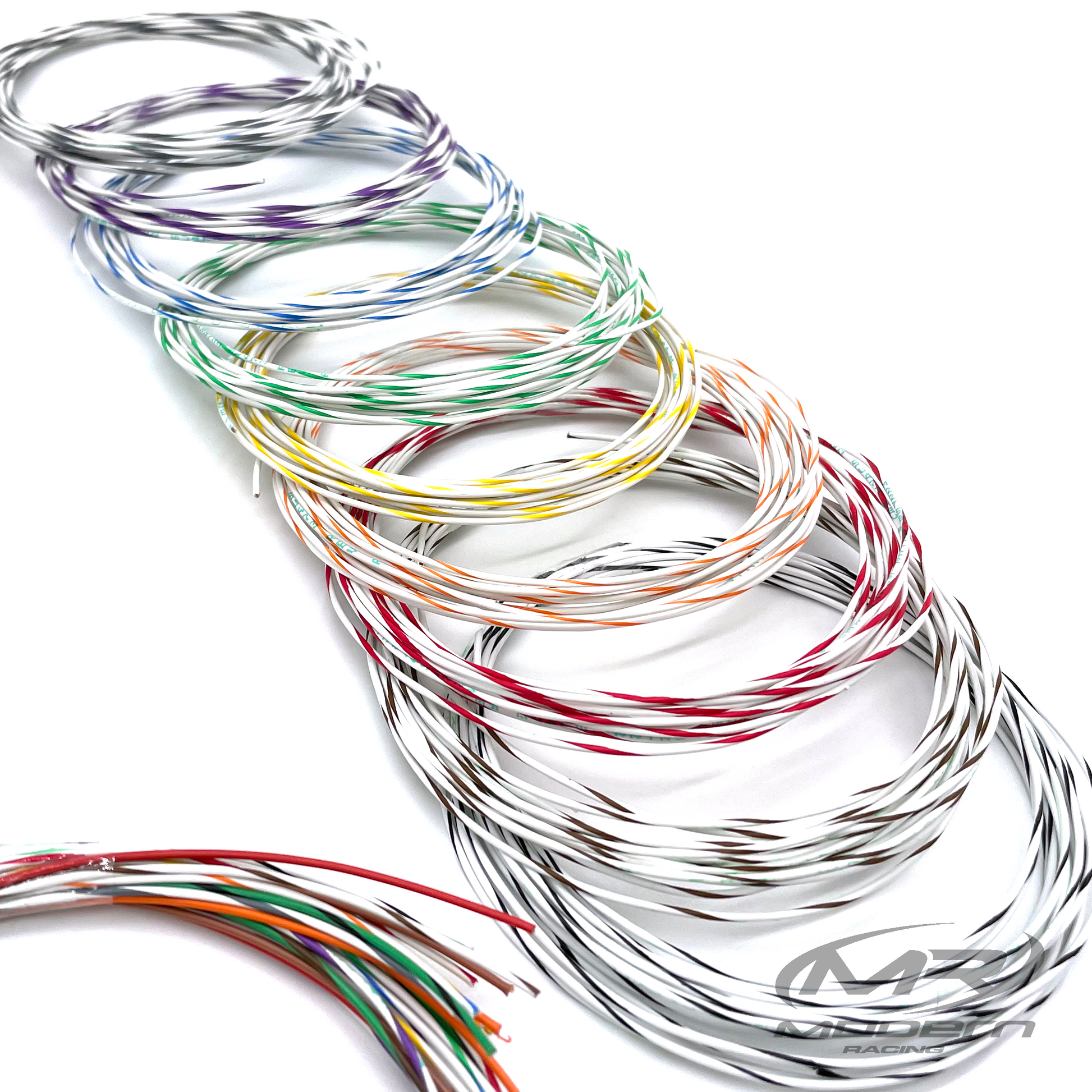

-(11x) Cables Mil-spec de 10' 22AWG para entradas de sensores (colores individuales)

-(1x) Carrete de 100' de cable marrón 22AWG Mil-spec para cables de tierra del sensor

-(1x) Carrete de 100' de cable naranja 22AWG Mil-spec para cables de sensor de 5v

-(1x) Carrete de 20' de cable rojo 22AWG Mil-spec para cables de sensor de 12v

-(1x) Barra de 18" de tubo termorretráctil DR-25 de 1/4"

-(2x) Barra de 1' de línea de pegamento suave de 1/4"

-(1x) Barra de 1' de línea de pegamento suave de 5/16"

-(1x) Carrete de 100' de funda negra que no se deshilacha de 1/8"

-(1x) Carrete de 10' de funda negra que no se deshilacha de 1/4"
