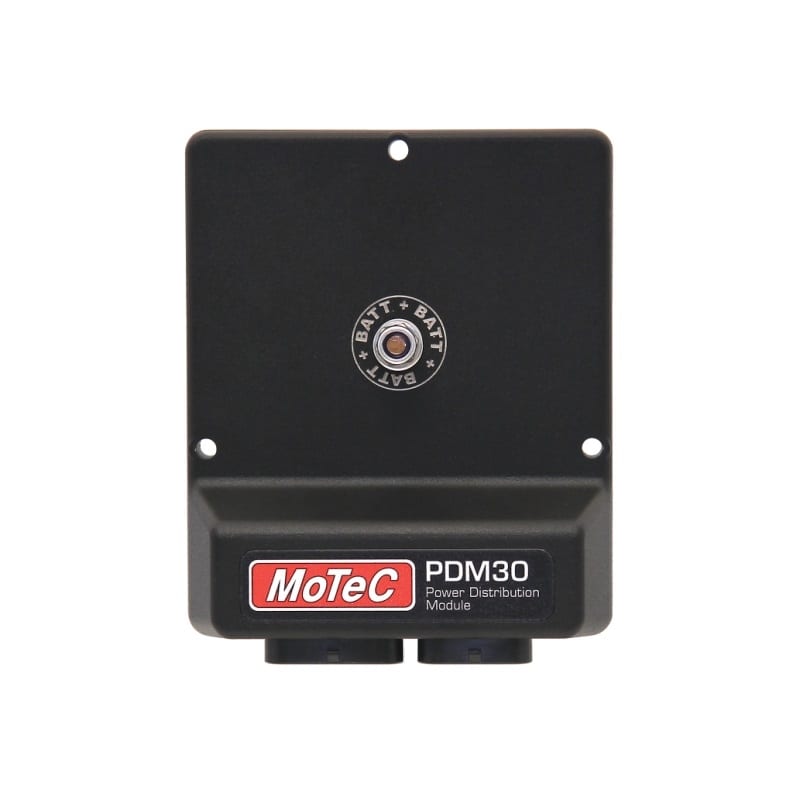

Módulo de distribución de energía MoTec PDM30

El módulo de distribución de energía de 30 salidas (PDM30) de MoTeC está diseñado para proporcionar energía conmutada electrónicamente a los diversos sistemas eléctricos del vehículo, como motores, luces y solenoides, y dispositivos electrónicos como ECU y sistemas de adquisición de datos.

El módulo reemplaza relés, fusibles y disyuntores convencionales, simplificando el cableado y reduciendo el peso, al tiempo que aumenta la confiabilidad.

Características generales
Cada salida está protegida contra sobrecorriente, cortocircuito y sobrecarga térmica.
Salidas programables en pasos de 1 A.
Salidas controlables mediante una combinación de entradas de interruptor, mensajes CAN y funciones lógicas.
Entradas de conmutación que van de 0 a 51 V, resolución 0,2 V
Realizar hasta 200 operaciones lógicas utilizando operadores como Flash, Pulso, Establecer/Reiniciar, Histéresis, Alternar y, O, Menor que, Mayor que, No igual a, Igual a, Verdadero, Falso, etc.
Realizar funciones tales como luces indicadoras intermitentes y controlar el termoventilador y la bomba de combustible.
Uso de funciones lógicas para apagar selectivamente los sistemas durante el voltaje bajo de la batería o el arranque del motor, lo que reduce el consumo de la batería.
Proporciona información de diagnóstico completa, incluidas corrientes y voltajes de salida, voltajes de entrada y estado de error.
Transmitir información de diagnóstico a través de CAN a una pantalla o dispositivo de registro de datos o monitorear directamente en una PC

Salidas
8 salidas de 20 A: 20 A continuo, 115 A transitorio (típico)
22 salidas de 8 A: 8 A continuo, 60 A transitorio (típico)

Entradas
16 x entradas de interruptor

Comunicaciones
1 lata.

Información de diagnóstico
Corriente y voltajes de salida.
Voltajes de entrada
Estado de error

Físico
Conectores
-1 conector impermeable de 34 pines
-1 conector impermeable de 26 pines
-1 perno M6
Tamaño de la caja 108 x 128 x 39 mm
Peso 270 gramos
